¿Que son Pinouts?

Imaginemos que queremos fabricar nuestro propio cable, ya que es un cable muy extraño y comercialmente es inviable, y no se encuentra en el mercado. También es posible que se encuentre, pero sea tan raro que cueste de localizar y sea caro, o no se encuentre en nuestro país, por lo que los portes tripliquen o quintupliquen el precio del cable. Otra opción es que os queráis hacer un cable de una medida en concreto que no encontráis, o simplemente os gusta haceros vuestros propios cables porque sois unos manitas.

4017_pinout-svg



Pues un Pinout, en inglés, es una palabra que significa algo así como “asignación de patillaje”. En electrónica se suele usar para determinar la función de cada pin en un circuito integrado, y en informática, que es lo que a nosotros nos interesa, cómo va cableado un conector.

Así que, si necesitáis saber qué cablecito va en cada pin de vuestros conectores a soldar, por raro que sea, os recomiendo una web que contiene infinidad de pinouts de conectores, habidos y por haber, para que no se os escape ni uno. http://pinouts.ru/

Ahora ya teneis la guia. Si necesitáis material para soldar, encontraréis todo lo necesario en la tienda on-line de Zapicables. ¡Y a los mejores precios! www.zapicables.es

Conecta el móvil a tu equipo de música

Es posible que para muchos sea muy sencillo conectar un smartphone a cualquier altavoz pero siempre se aprenden cosas, y es posible que encontremos soluciones que aún no habíamos contemplado. Os voy a intentar explicar todas las opciones de las que disponéis.

La primera opción, y la más sencilla, es utilizar un cable auxiliar a través de la salida de auriculares del teléfono. Para ello nuestro equipo de música tiene que tener una entrada de conector Jack en cualquiera de sus versiones o 2 RCA. tan sencillo como en la imagen.

jack-35

Puede ser que os encontréis con que vuestro equipo de música no tiene entrada auxiliar pero sí una Usb para reproducir contenido de un disco duro o memoria Usb. Podemos conectar nuestro móvil a traves de un cable Usb en el conector de carga activando el almacenamiento masivo. Podéis encontrar numerosos tutoriales en Youtube según vuestro modelo de smartphone.

Otro sistema, esta vez inalámbrico, es a través de Bluetooth. Para ello debemos comprar un receptor de Bluetooth con salida auxiliar como el de la imagen y conectarlo a la entrada auxiliar de vuestro equipo de música, linkarlo con vuestro smartphone y listo.

car-bluetooth

Existen en el mercado sistemas de audio hi-fi por Wi-fi que nos permiten conectar cualquier ordenador o smartphone a ellos con solo tenerlos conectados a nuestro router, ya sea por Wi-fi o cable LAN a través de una aplicación, pero es necesaria una buena inversión en estos equipos y una buena infraestructura de red en nuestro domicilio.

Otro sistema es mediante DLNA. Explicado rápido y para que se entienda, aunque es algo más complejo, se trata de una certificación de la que disponen algunos equipos que permite la comunicación entre ellos, utilizando uno como emisor y el otro como receptor de la información, y usando como canal nuestra red local via LAN o Wi-fi.

¿Qué es Thunderbolt?

Los que conocemos diferentes conectores y distintas maneras de conectar dispositivos conocemos Thunderbolt gracias a Apple, y antes de investigar para escribir este artículo os habría contado que ellos lo inventaron, pero no.

intel-logo-svgLa realidad es que Thunderbolt es un interfaz de conexión entre 2 dispositivos inventado por Intel. Apple lo adoptó para su conector MiniDisplayPort, siendo así capaz de transportar datos, gracias a Thunderbolt, además de audio y vídeo, como ya hacia el DisplayPort original.

En términos generales para zapicableros recién iniciados, se podría decir que MiniDisplayPort de Apple es como juntar un HDMI y un USB3.0 en el mismo conector y en un solo cable, y no solo eso, técnicamente el doble de rápido que un USB3.0 y bidireccional, puede transmitir simultáneamente en los dos sentidos y a máxima velocidad. Por otra parte mejora en velocidad a su conector “insignia”, el Firewire, y reduce el tamaño del USB y el HDMI. Como siempre Apple un pasito por delante con respecto al resto.

¿Que es Firewire?

4-pin (izquierda) y 6-pin (derecha) Firewire es un tipo de conector similar al USB en cuanto a funcionalidad, pero con bastantes más ventajas en cuanto a velocidad, transmisión de datos y multiplicidad de conexiones que soporta.

Fué inventado a mediados de la década de los 90 por Apple, para suplir las carencias que el USB 1.1 demostraba como conector para aplicaciones de audio, vídeo y fotografía digital. Por esta razón fué rápidamente aceptado en los círculos profesionales dentro del sector audiovisual, y gracias a eso varias marcas lo incorporaron en sus equipos de gama más profesional como garantía de calidad y profesionalidad.

Actualmente Firewire es un conector en desuso, sustituido en Apple por el Thunderbolt y adelantado técnicamente por el USB 3.0 y sus variantes, pero gracias a su popularidad en la época muchos dispositivos lo continúan utilizando y con eficiencia superior a la de un USB 2.0.

Que es USB tipo C . Ventajas e inconvenientes

A diferencia de parecer un simple cambio de forma del típico microUSB del que disponen la mayoría de terminales Android, se trata de un conector diferente. Podrían haberlo llamado USB 4.0, pero solo se diferencia del USB 3.0 en la forma, adaptada a las necesidades de tamaño, y alguna pequeña mejora más así que decidieron bautizarlo como USB 3.1 tipo C.

El USB-C ofrece varias ventajas con respecto a su hermano mayor el microUSB. Vamos a analizar unas cuantas:

La primera ventaja y novedad de este tipo de USB es que es posible conectarlo al terminal por el lado que sea, no tiene posición, por lo que es totalmente reversible y cómodo a la hora de evitar daños al conector del terminal o al propio cable por intentar forzar su conexión, ya que lo conectemos como lo conectemos lo estaremos haciendo correctamente.

usbc

Otra ventaja es que los cables de Tipo C pueden emitir diferentes señales: datos, vídeos, música, o corriente de carga. Corriente que aumenta su intensidad considerablemente (hasta 100W) para ser capaz de cargar los dispositivos más rápidamente, o varios dispositivos al mismo tiempo sin perder velocidad. Además es capaz de soportar hasta 20 V, contra los 5 V de cualquier otro USB, pudiendo cargar prácticamente cualquier portátil del mercado actual sin necesidad de su cargador específico.

En cuanto a su velocidad de transferencia también mejora y alcanza los 10 Gbps, siendo el USB más rápido de la historia y doblando la velocidad del USB 3.0.

Pero no todo son maravillas y también podemos encontrar inconvenientes. Quizás el más considerable es que hoy en día cuesta encontrar cargadores específicos y cables USB-C en el mercado, y los que hay todavía tienen un elevado precio. Al mismo tiempo los que podemos encontrar baratos made in china pueden dañar nuestro dispositivo por sobrecalentamiento, así que debemos andarnos con ojo.

Visto lo visto todo apunta a que el USB-C se irá implantando poco a poco y acabará formando parte de nuestras vidas sustituyendo al microUSB, o al menos es lo que parece. De hecho cada vez encontramos más smartphones en el mercado que ya cuentan con el USB-C como conector principal, y algunas marcas empiezan a implantarlo en sus portátiles, sobretodo los convertibles, como conector adicional, así que yo me iría acostumbrando.



Conectar USB a entrada auxiliar del coche

Cuando tenemos una memoria USB con MP3 y lo queremos reproducir en el equipo de música de nuestro coche debemos saber que, por norma general, no és posible con un adaptador normal como el de la imagen, y ahora os explicaré por qué.

jack-usb

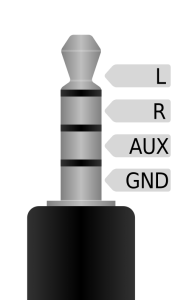

La entrada AUX de cualquier equipo que usa una entrada mini-jack estándar de 3,5mm (como la de auriculares del móvil), o 2 RCA és analógica. En ella entran 3 señales, el canal izquierdo, otra del canal derecho y otra de masa. Si os fijáis en un conector mini-jack de auriculares, se distinguen los tres “canales” divididos por 2 líneas negras. En algunos casos dispone de una línea negra adicional que habilita otro canal (AUX en la imagen), por lo general usado para el micrófono en el caso de los smartphones.

Un conector USB estándar tiene 4 contactos, dos de ellos para alimentación y otros dos que transmiten señal digital. Esta señal son “ceros y unos”, datos informáticos, por lo que hace que una conexión entre estos dos tipos de conector no sea compatible. En nuestro caso los datos que emite la memoria USB no los recibe el equipo de música porque no los “entiende”, de hecho no llega ni a emitirlos porque la memoria USB necesita corriente que le proporciona el propio conector para funcionar y el conector jack no se la da.

Existen algunos casos en los que que es compatible gracias al cable de la primera foto, pero solo si las especificaciones del equipo de música lo contemplan, aunque es algo muy minoritario. Si os fijáis el conector jack 3,5mm del ejemplo tiene 3 líneas, por lo que tiene 4 contactos separados por 3 anillos aislantes, que son los mismos que utiliza un USB para poder funcionar.

Una solución son nuestros transmisores de señal a través de FM como este https://www.zapicables.es/producto/reproductor-fm-ikar-todo-en-uno-azul-biwond/
Se conecta al conector de 12v (mechero) del coche, luego el usb (pendrive) al dispositivo, y se sintoniza por radio FM la emisora por la que transmite. No tiene la misma calidad que conectar directamente un reproductor, pero es una solución barata e igualmente válida.

Diferencias entre USB 2.0 y USB 3.0

El USB es uno de los puertos más utilizados por infinidad de dispositivos en sus diferentes formatos. A lo largo de los años se ha tenido que ir adaptando a las necesidades de la tecnología que se iba lanzando al mercado y ha variado en ocasiones su tamaño como son los casos del mini USB y el micro USB.

2000px-superspeed_usb-svg

Lo mismo ha sucedido con su velocidad. La capacidad de nuestros discos duros ha ido aumentando y al mismo tiempo el tamaño de nuestros archivos. Por eso el USB 2.0 ha perdido eficacia, aunque de momento es el más extendido, con su tasa de transferencia de 480 Mbps. El USB 3.0, a diferencia de este, transfiere a 4,8 Gbps, lo que significa que es 10 veces más rápido que su antecesor, además de ser capaz de proporcionar 900mA de corriente contra los 500mA del USB2.0, por lo que es capaz de cargar nuestros dispositivos más rápidamente.

Pero, ¿cómo podemos distinguir un puerto 3.0 si físicamente és igual que un 2.0? Porque la base de todos los conectores USB 3.0 es de color azul. Podemos conectar dispositivos USB 2.0 en bases 3.0 y viceversa, són totalmente compatibles, pero siempre que los mezclemos la velocidad de transferencia será como un 2.0. Por lo tanto, para que la velocidad sea la de un USB 3.0, tanto dispositivos como cables deben ser compatibles y la base de sus conectores debe ser de color azul.
